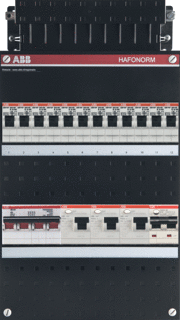

ABB PV-ready groepenkast 3F 12 groepen HD-H44.C5-222
De ABB Hafonorm PV-ready 3-fase groepenkast bestaat uit 1 hoofdschakelaar 4P 40A een PV-aardlekautomaat B16A 300mA voor de omvormer en 12 installatieautomaten B16A beveiligd achter drie 2-polige 30mA aardlekschakelaars 63A. De installatieautomaten zijn uitgerust met schroefloze insteek contacten.
ABB PV-veilige groepenkast
De ABB PV-veilige groepenkasten zijn standaard voorzien van zwaardere 6-kwadraads bedrading en 63A 30mA aardlekschakelaars. Deze voorzieningen helpen om brand door overbelasting te voorkomen. Deze groepenkast is standaard voorzien van een PV-aardlekautomaat B16A 300mA voor het aansluiten van een zonnepanelen installatie.
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
Buisinvoerstuk onderzijde: artikel 175-01
Blindplaat onderzijde: artikel 175-002
Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
| Klasse |
ABB groepenkast |
| Serie |
Hafonorm PV-kasten |
| Aantal fasen |
3 |
| Beveiliging |
Aardlekschakelaar |
| Totaal aantal groepen |
13 |
| Aantal directe groepen |
1 (zonnepanelen) |
| Aantal lichtgroepen B16A |
12 |
| Aantal PV-aardlekautomaten B16A 300mA 1P+N |
1 |
| Aantal groepen achter aardlekschakelaar |
12 |
| Aantal 2-polige aardlekschakelaars 63A 30mA |
3 |
| Aantal DIN-railen |
2 |
| Aantal polen 40A hoofdschakelaar |
4 |
| Hoofdschakelaar nominale (meet-)stroom |
40 Ampere |
| Hoogte (inclusief buisinvoerstuk) |
390 mm |
| Breedte |
220 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Materiaal behuizing |
Kunststof |
| Kleur behuizing |
Zwart |
| Opmerking |
3-fase groepenkast |
