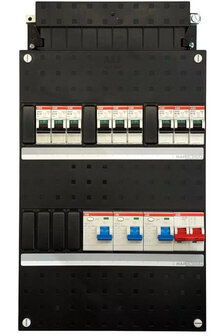

ABB A1660 SN groepenkast 9 groepen 1-fase
Kenmerken ABB SN 1-fase groepenkast 9 groepen
Deze 1-fase ABB groepenkast bestaat uit 1 hoofdschakelaar en 9 installatieautomaten beveiligd achter 3 aardlekschakelaars. De installatieautomaten zijn uitgevoerd met schroefcontacten. Deze ABB groepenkast is uitgevoerd met een kamrail-systeem (geen busboard). De groepenkast is compleet bedraad en aansluitklaar.
In deze groepenkast zijn nog 9 modulen vrij voor het monteren van extra componenten.
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
Buisinvoerstuk onderzijde: artikel 175-01
Blindplaat onderzijde: artikel 175-002
Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
| Klasse |
ABB groepenkast A1660 |
| Uitvoering |
Kamrail systeem |
| Hoofdaansluiting |
1-fase, 230 Volt |
| Beveiliging |
Aardlekschakelaar + Installatieautomaat |
| Totaal aantal groepen |
9 |
| Aantal directe groepen |
0 |
| Aantal lichtgroepen |
9 |
| Keurmerk |
KEMA-KEUR, CE |
| Aantal groepen achter aardlekschakelaar |
9 |
| Aantal aardlekschakelaars 30mA |
3 |
| Aantal dinrailen |
2 |
| Aantal polen hoofdschakelaar |
2 |
| Hoofdschakelaar - nom. (meet-)stroom |
40 Ampere |
| Hoogte (inclusief buisinvoerstuk) |
390 mm |
| Breedte |
220 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Materiaal behuizing |
Kunststof |
| Opmerking |
1-fase groepenkast |
