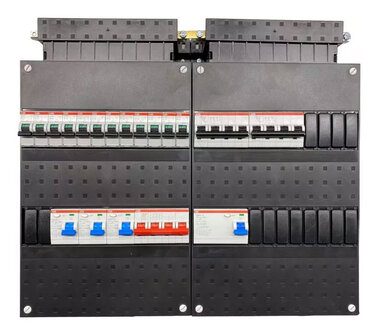

ABB A7510 SN 3 fase groepenkast 14 groepen
Kenmerken ABB SN 3-fase groepenkast 14 groepen
Deze 3-fase ABB groepenkast bestaat uit 1 hoofdschakelaar en 12 installatieautomaten beveiligd achter 3 aardlekschakelaars en 2 krachtgroepen beveiligd achter een 3-fase aardlekschakelaar. De installatieautomaten zijn uitgevoerd met schroefcontacten. Deze ABB groepenkast is uitgevoerd met een kamrail-systeem (geen busboard). De groepenkast is compleet bedraad en aansluitklaar.
In deze groepenkast zijn nog 14 modulen vrij voor het monteren van extra componenten.
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
Buisinvoerstuk onderzijde: artikel 175-01
Blindplaat onderzijde: artikel 175-002
Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
| Klasse |
ABB groepenkast A7510 |
| Uitvoering |
Kamrail systeem |
| Hoofdaansluiting |
3-fase, 400 Volt |
| Beveiliging |
Aardlekschakelaar + Installatieautomaat |
| Totaal aantal groepen |
14 |
| Aantal directe groepen |
0 |
| Aantal lichtgroepen |
12 |
| Aantal krachtgroepen B16A 3P+N |
2 |
| Aantal groepen achter aardlekschakelaar |
14 |
| Aantal aardlekschakelaars 30mA 2P |
3 |
| Aantal aardlekschakelaars 30mA 4P |
1 |
| Aantal polen hoofdschakelaar |
4 |
| Hoofdschakelaar - nom. (meet-)stroom |
40 Ampere |
| Hoogte (inclusief buisinvoerstuk) |
390 mm |
| Breedte |
440 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Materiaal behuizing |
Kunststof |
| Opmerking |
3-fase groepenkast |
