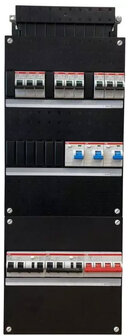

ABB A6050 SN groepenkast 9 groepen 2 aardlekautomaten
Kenmerken ABB SN A6050 3-fase groepenkast 9 groepen 220x550
Deze 3-fase ABB groepenkast bestaat uit 1 hoofdschakelaar en 9 installatieautomaten beveiligd achter 3 aardlekschakelaars en uitgevoerd met twee 4-polige aardlekautomaten. De installatieautomaten zijn uitgevoerd met schroefcontacten. Deze ABB groepenkast is uitgevoerd met een kamrail-systeem (geen busboard). De groepenkast is compleet bedraad en aansluitklaar.
In deze groepenkast zijn nog 9 modulen vrij voor het monteren van extra componenten.
De ABB groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze ABB groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:
Buisinvoerstuk onderzijde: artikel 175-01
Blindplaat onderzijde: artikel 175-002
Buisinvoer inzetstuk zijkant: artikel 65-01
Technische eigenschappen:
| Klasse |
ABB groepenkast A6050 |
| Uitvoering |
Kamrail systeem |
| Hoofdaansluiting |
3-fase |
| Beveiliging |
Aardlekschakelaar + Installatieautomaat |
| Totaal aantal groepen |
11 |
| Aantal aardlekautomaten B16A 30mA 4P |
2 |
| Aantal lichtgroepen |
9 |
| Keurmerk |
KEMA-KEUR, CE |
| Aantal groepen achter aardlekschakelaar |
9 |
| Aantal aardlekschakelaars 30mA |
3 |
| Aantal dinrailen |
3 |
| Aantal polen hoofdschakelaar |
4 |
| Hoofdschakelaar - nom. (meet-)stroom |
40 Ampere |
| Hoogte (inclusief buisinvoerstuk) |
550 mm |
| Breedte |
220 mm |
| Diepte |
90 mm |
| Aanbouwmogelijkheid |
Ja |
| Materiaal behuizing |
Kunststof |
| Opmerking |
3-fase groepenkast |
