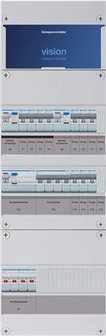

Groepenkast Hager VKG433M-K 10 groepen + krachtgroep

Hager VKG433M-K groepenkast 3-fase uitvoering samengesteld uit 10 installatieautomaten en een krachtgroep beveiligd achter 3 aardlekschakelaars inclusief hoofdschakelaar. Extra hoge uitvoering met een hoogte van 695mm (inclusief buisinvoerstuk)

De nieuwe Hager montagevriendelijke groepenkast.

De Hager groepenkast is verbeterd en maakt het werk van de installateur een stuk gemakkelijker. De afwerking van de behuizing biedt nu meer ruimte om componenten en bedrading toe te voegen. De toegenomen werkruimte zit hem onder meer in een hoger buisinvoerstuk van 145 mm. Daarin is nu plek voor een verticaal geplaatste aardrail en een klemmenstrook. De bijpassende buishouder zorgt voor een strakke geleiding van de buizen naar de groepenkast. Een andere verbetering is de vlakke invoer tussen bodem en montageframe en de toegevoegde draaddoorvoerflap aan het frame. Daardoor glijden de draden zonder obstakels achter de componenten langs. De installateur kan de externe aarde via de zijkant (links of rechts) direct op de aardklem monteren. Aan de voorzijde is de codering opnieuw vormgegeven. Hiervoor gebruikt Hager geen stickers maar papierstroken met codering achter verwijderbare coderingsstrookhouders. De codering is op elk moment eenvoudig aan te passen en te vernieuwen door de bijgeleverde codering voor uitbreidingssets voor het geval je componenten in de groepenkast bijplaatst of van positie wisselt. De nieuwe constructie van de verdeler zorgt voor een stevig en stabiel geheel. Het buisinvoerstuk is erg stabiel, met een stevig buisinzetstuk waarin de buizen goed op hun plaats worden gehouden. De uitbreekpoorten van de buisinvoer zijn eenvoudig uit te drukken en er is een keur aan doorverbindingen en zij-invoerstukken beschikbaar. Overal waar dat mogelijk is, zijn onderdelen voorgemonteerd zodat installatie snel verloopt. Op de afdekkap van het buisinvoerstuk is ruimte gecreëerd voor de plaatsing van een standaard meegeleverd consumentenboekje.

In deze groepenkast zijn nog 10 modulen vrij voor het monteren van extra componenten.

• 1 installatieautomaat = 1 module
• 1 stopcontact = 2,5 modulen

De Hager groepenkast is aan de onderzijde open en de inzetstukken uit de zijkanten zijn uitwisselbaar.
Voor deze Hager groepenkast kunnen onderstaande inzetstukken voor de onderzijde worden toegepast:

• Buisinvoerstuk onderzijde 1x 19/26mm: VKG78T
• Blindplaat onderzijde: VKG77T
• Buisinvoer inzetstuk zijkant 1x 16mm: VKG75T
• Buisinvoer inzetstuk zijkant 1x 19mm: VKG76T

Groepenkast specificaties:
